CPU：RK3568
架构：4*Cortex-A55
主频：2.0GHZ
内存：2/4GB DDR4
EMMC：16/32GB
系统：Linux4.19.206+Qt5.14.2、Android11、Ubunut18.04
规格参数
| 项目 | 参数 | |
|---|---|---|
| CPU | RK3568处理器，64 位Arm® Cortex®-A55 主频 2.0Ghz | |
| 内存 | 2G/4G DDR4 RAM 标配2G | |
| 硬盘 | 16G/32G eMMC 标配16G | |
| 供电电源 | 支持9-28V宽压输入；标配12V/3A电源 | |
| 电源接口 | 标配带螺纹DC电源头；可提供3Pin绿色电源端子座复用 | |
| 功耗 | 5W | |
| 外形尺寸 | 253.00*150.03*47.00mm | |
外形材料、散热形式 | 铝镁合金上盖，无风扇传导散热 | |

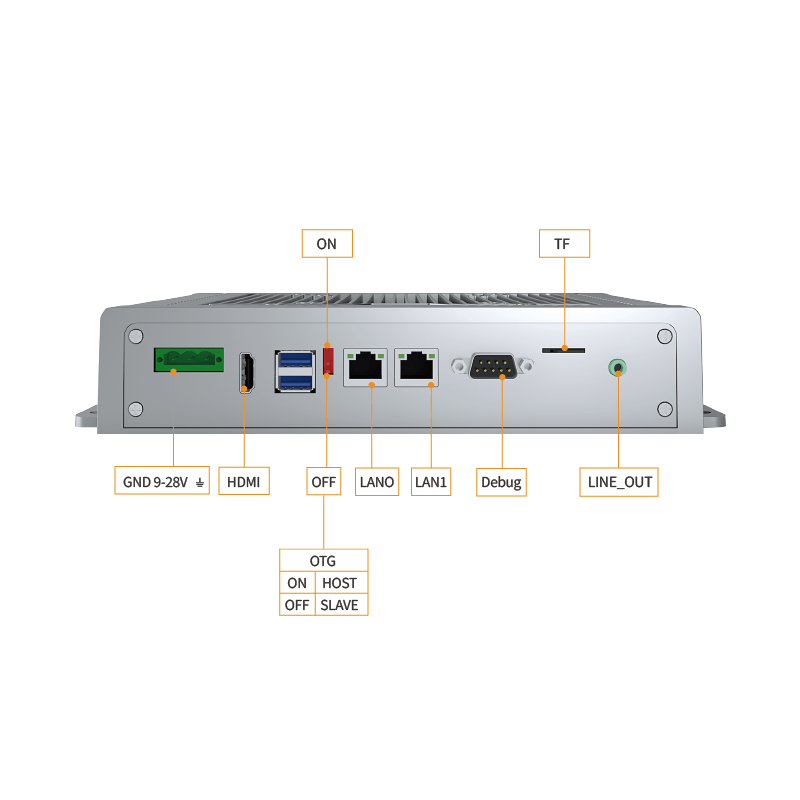

| 接口 | 参数 | |
|---|---|---|
1xUSB3.0 HOST | 可接鼠标、键盘、U盘等标准USB设备 | |
| 1xUSB3.0 OTG | Android应用开发调试，系统烧写等 | |
| 2xUSB2.0 HOST | 可接鼠标、键盘、U盘等标准USB设备 | |
| 1xUSB拨码开关 | 通过拨码开关选择OTG为HOST还是SLAVE | |
| 系统刷机孔 | 小孔，需要较尖的东西插入 | |
| HDMI | 最大分辨率支持4096x2160 | |
| 2x网口 | 2路千兆以太网接口，默认1路上外网，1路上内网 | |
| TF卡 | SDIO3.0 最大支持128GB | |
| LINE_OUT | 音频输出 | |
| MIC_IN | 音频输入 | |
| 1xDB9 | 调试串口 | |
| 10Pin绿色端子 | 2路3线RS232接口 | 2路RS485接口 | |
| 6Pine绿色端子（选配） | 2路CAN（选配） | |
| 8xIO(选配） | 4路数字开关量输入 | 4路数字开关量输出 | |
| WIFI/BT（选配） | SDIO WIFI | |
| 4G（选配） | 全网通 移远EC20模块 | |
| 系统支持 | 系统版本 |
|---|---|
| Linux+QT | Linux 4.19.206 +QT5.14.2 |
| Android | Android11 |
| Ubuntu | Ubuntu 18.04 |
规格型号
选配模块
| 选配模块 | 模块型号 |
|---|---|
| 4G模块 | EC20 模块 |
| WIFI模块 | AW-CM358 |
| IO模块 | 自定义 |
| CAN模块 | 自定义 |
资料下载
| 资料下载 |
|---|
| RPC350X工控小主机开发使用手册V1.0 |
