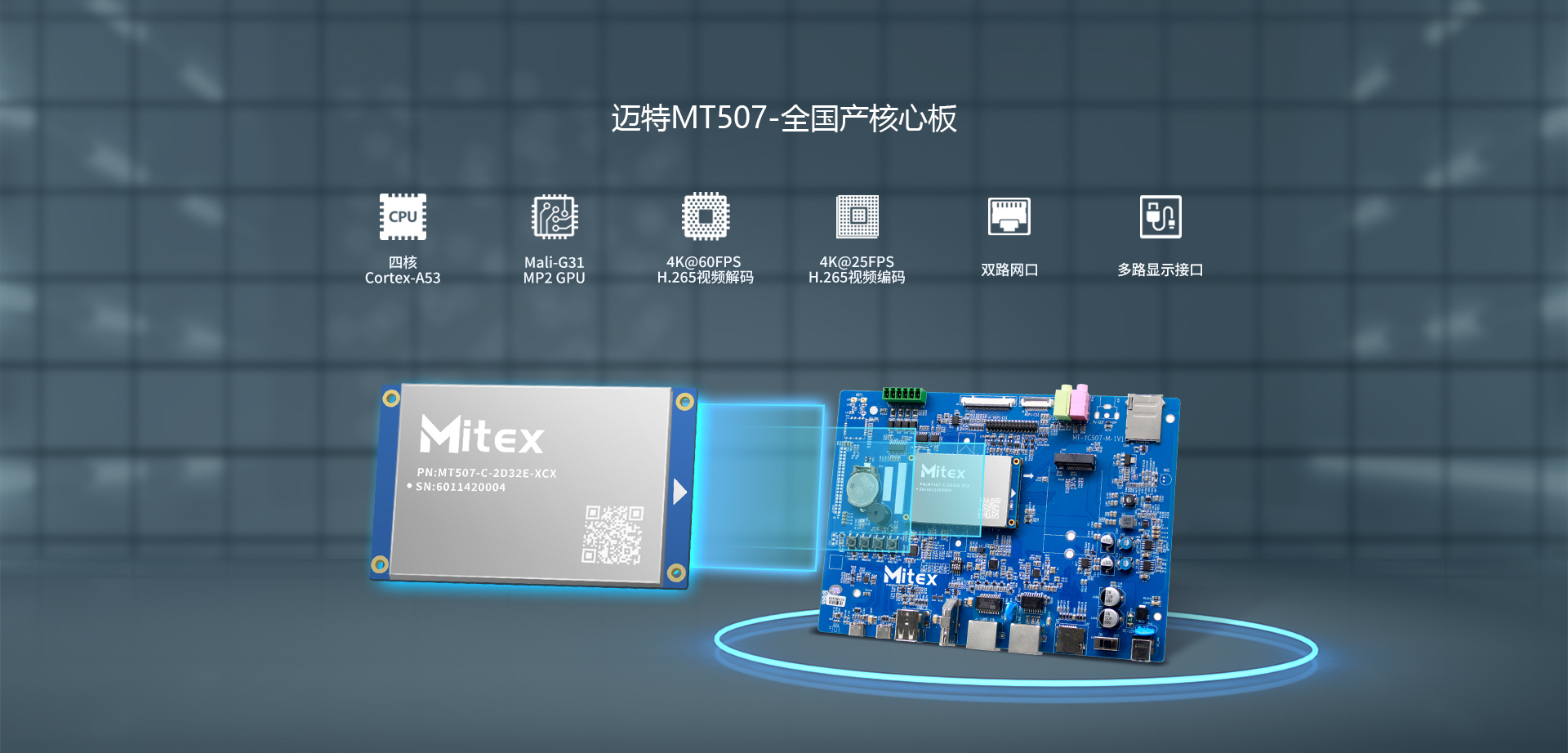

MT507-C核心板
CPU：T507H
架构：4*Cortex-A53
主频：1.4GHz
内存：1/2GB DDR4
硬盘：8GB/16GB/32GB eMMC
系统：Linux 4.9.170+QT5.12.5、Android10.0
MT507-C核心板外形和尺寸图
规格参数
MT507-C 核心板
| MT507-C 核心板参数 | ||
| 功能 | 数量 | 描述 |
| LVDS | 2 | 双8位模式（8 lanes），最高支持 1920*1080@60Hz 单8位模式（4 lanes），最高支持 1366*768@60Hz |
| RGB | 1 | 支持 RGB888，最大分辨率 1920*1080@60Hz 支持DE或者SYNC模式 |
| MIPI_CSI | 1 | 提供 1 个 4-lane MIPI 摄像机串行接口MIPI-DPHY 1.2 支持 1， 2， 3 或 4 线模式，每线最高支持 2.5Gbps 支持MIPI-HS和MIPI-LP模式 支持2个MIPI接口，每个接口2-Lane |
| Ethernet | 2 | 一路 RMII（10/100） 一路 RGMII（10/100/1000） |
| USB_OTG 2.0 | 2 | 1路USB2.0 OTG信号 |
| USB2.0 | ≤3 | 3路USB 2.0 HOST信号 |
| UART | ≤6 | 支持高达 4Mbps 的波特率 支持停止位： 1， 1.5， 2bit（s） 奇偶校验位：偶数、奇数、无 |
| SPI | ≤2 | SPI接口主从模块可配置 主从模式可由软件配置 支持SPI工作模式0--3 支持SPI数据位宽度1，2，4 |
| TWI/IIC | ≤6 | 支持 7bits 和 10bits 地址模式，最高速率可达400Kbit/s 软件可编程时钟频率 主从模式软件可编程设定 |
| Audio | ≤5 | 2左右声道音频DAC输出，支持16-bit或者20-bit采样分辨率，采样率8--192KHz 1路差分lineout输出 3X IIS接口，IIS模式支持8通道，32-bit/192Kbit采样率 |
| PWM | ≤6 | 最多支持 6 通道 PWM，可配置3对互补PWM 支持PWM捕获模式，可编程死区输出 输出频率范围0--24MHz 最小分辨率1/65536 |
| HDMI | 1 | 支持HDMI2.2,分辨率可达4K@60Hz |
| SDIO | ≤2 | 支持 2 个 4 位 SD/SDIO 接口 SD0，4-bit，3.3V 默认用作SD卡接口，可以用与更新系统 SD1，4-bit，1.8V默认接WiFi模块 |
| GPIO | 一个状态灯控制引脚 一个蜂鸣器控制引脚 一个LCD背光使能引脚 一个4G/5G电源控制引脚 一个电阻触摸屏中断引脚 一个电容触摸屏中断引脚 一个电容触摸屏复位引脚 | |
MT507-EVB 开发板
开发板提供了丰富的接口，包括千兆网口、LVDS、MIPI_CSI、RS232、RS485、WIFI、4G/5G模块和Audio等，满足多种客户的不同需求，大大减少了开发周期和开发难度。
| MT507-M 底板参数 | ||
| 功能 | 数量 | 描述 |
| CPU | 1 | 全志T507H处理器，Cortex-A53 主频 1.4Ghz |
| 内存 | 1 | 1G/2G DDR |
| 硬盘 | 1 | 8GB/16GB/32GB eMMC |
| 供电电源 | 1 | 标配12V/3A电源 |
| 电源接口 | 1 | 标准DC电源头 |
| 拨码开关 | 2 | 选择EMMC启动还是TF卡启动 |
| LVDS | 1 | 一路双 8 位 LVDS 信号或者 2 路单 8 位 LVDS 信号 |
| HDMI | 1 | 支持HDMI2.2,分辨率可达4K@60Hz |
| 背光控制信号 | 1 | 背光使能信号和背光 PWM 调节信号 |
| 触摸控制信号 | 1 | 触摸中断，触摸复位，以及触摸通信信号（支持电容和电阻屏） |
| MIPI_CSI | 1 | 支持2个MIPI接口，每个接口2-Lane |
| USB2.0_HOST | 2 | USB 2.0 HOST 信号 |
| USB2.0_Loader | 1 | 1 路 type-C 接口的 USB 2.0 烧写和调试口（Android） |
| Debug调试口 | 1 | Debug 串口通过 USB 转串口芯片后从 type-C 接口引出 |
| 以太网 | 2 | 1路千兆网口 | 1路百兆网口 |
| RS232 | 2 | 2 路 RS232 |
| Line_out | 1 | 左右声道耳机输出 |
| Line_in | 1 | 麦克风输入(待调试） |
| WIFI | 1 | 提供双频 WiFi |
| TF卡接口 | 1 | 1 路标准的 TF卡接口 |
| 4G/5G | 1 | 支持移远 4G 模块 EM05,支持移远 5G 模块 RM500U-CN |
| MT507-EVB 软件版本 | |
| 系统支持 | 系统版本 |
| Linux | Linux 4.9.170+QT5.12.5 |
| Android | 10 |
